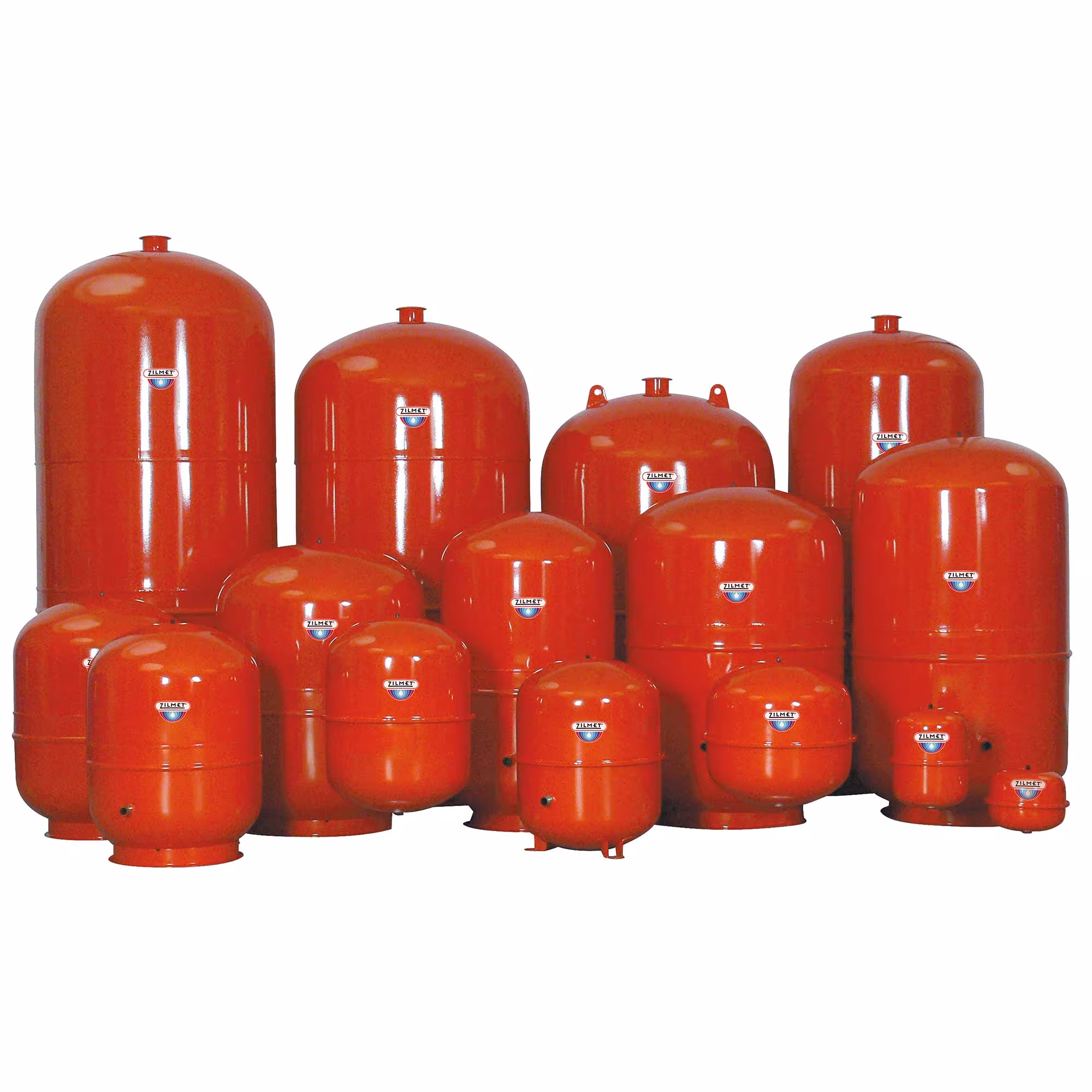

Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen und Kühlsysteme 50 Liter rot
Das MAG-Membran Ausdehnungsgefäß sorgt dafür, dass die Volumenänderung beim Erwärmen aufgenommen wird und beim Abkühlen der Druck in der Anlage konstant bleibt. Zilmet-Gefäße sind aufgrund ihrer Bauart und Robustheit eine feste Größe am Markt. Die Gefäße sind auch den hohen Temperaturschwankungen und häufigen Lastwechseln moderner Brennwertanlagen gewachsen und sehr langlebig und zuverlässig.
Produktmerkmale- Die Behälterhülle des MAG`s ist aus starkem Spezialstahlblech gefertigt und erfüllt die europäische Druckgeräterichtlinie 2014/68/EU.
- Das Herzstück des Gefäßes, die stark beanspruchte Membrane, ist aus dem Spezialwerkstoff Zilan N hergestellt und nach DIN EN 13831 geprüft.
- Alle Heizungsgefäße bis 50 Liter werden mit einem Vordruck von 1,5 bar, über 50 Liter mit 2,5 bar ausgeliefert.
- Richtig dimensionierte Gefäße verwenden: zu kleine, falsch eingestellte oder defekte MAG`s können zu Wasserverlust oder Geräuschen in der Anlage führen.
- Das Ausdehnungsgefäß ist regelmäßig zu überprüfen und der Vordruck muss gemäß der Anlagenhöhe korrekt eingestellt werden.
Verwenden Sie für die Montage das Kappenventil und die speziellen Befestigungen. Das Anschlussgewinde der MAG`s passt zu unseren Fittings mit dem Rohrgewinde nach ISO 228-1 und ISO 7. Zur Überprüfung der Gefäße verwenden Sie ein Druckprüfgerät, zum Auffüllen idealerweise ggf. Gefäßfüller oder Stickstoff.
Produktdaten- Bauform: Zylindrisch, Farbe: rot
- Max. Betriebsüberdruck: 4 Bar, Vordruck: 1,5 Bar
- Max. Betriebstemperatur 110° Grad, maximale Belastungstemperatur der Membrane 70° Grad
- Gesamtvolumen: 50 Liter; Durchmesser: Zylindrisch, Ø 405 mm; Höhe: 510 mm
- Systemanschluss: G 3/4 Zoll
| Anschlussgewinde: | 3/4 Zoll |
|---|---|
| Bauform: | Zylindrisch, Ø 405 mm |
| Farbe: | Rot |
| Gesamtvolumen: | 50 Liter |
| Höhe: | 510 mm |
| Vordruck: | 1,5 bar |
| Werkstoff der Membrane: | Zilan N |
| maximale Belastungstemperatur der Membrane: | 70° Grad |
| maximale zulässige Betriebstemperatur: | 110° Grad |
| zulässiger Betriebsüberdruck: | 4 bar |
